芯片的封裝工藝：藏在“外衣”下的技術密碼

來源：發布時間：2025-12-03

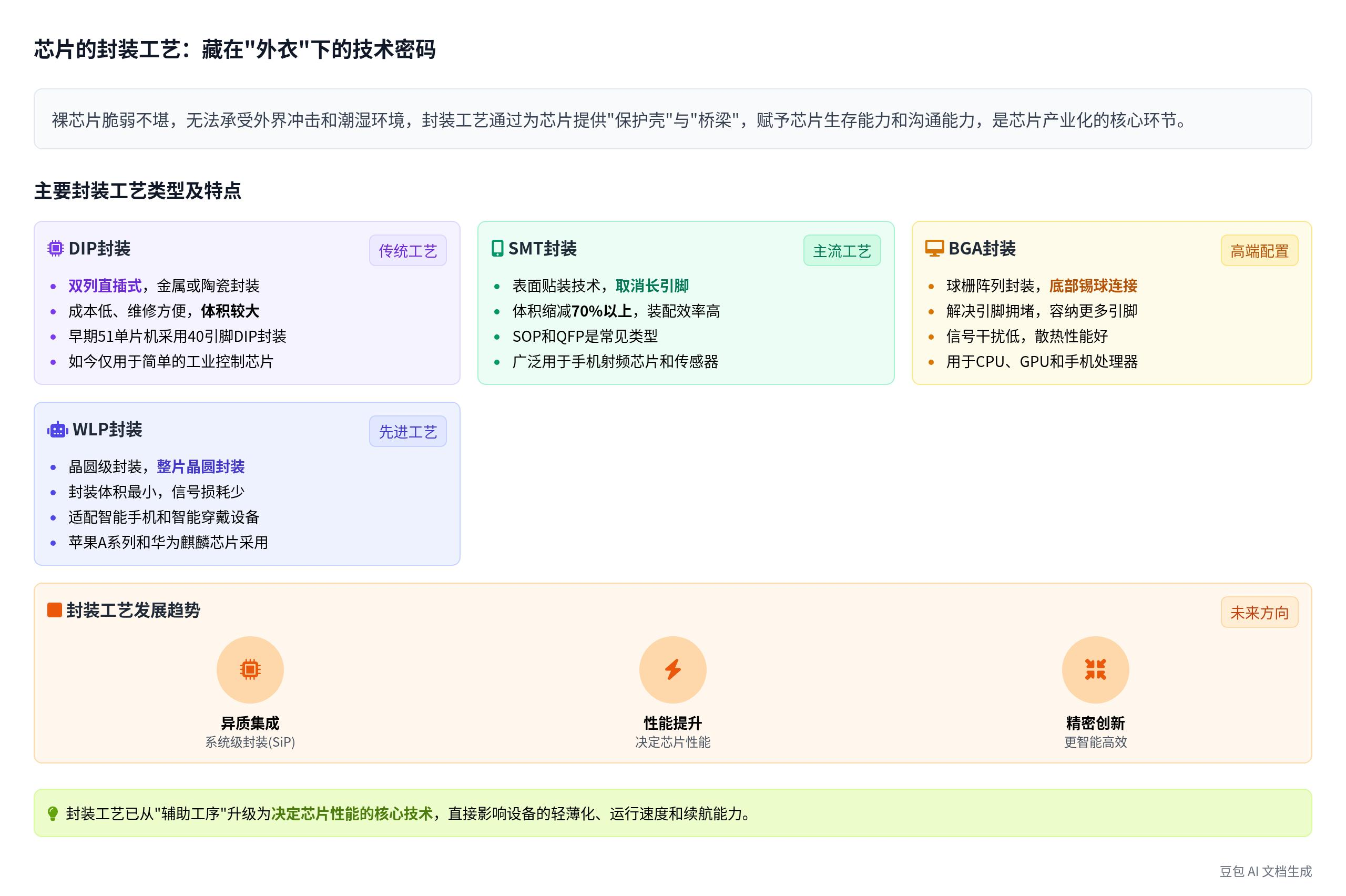

一枚指甲蓋大小的芯片，能承載數十億個晶體管，完成復雜的運算與控制功能。但鮮有人知，裸芯片本身脆弱不堪——既無法承受外界的機械沖擊、潮濕環境，也難以與外部電路建立穩定連接。而賦予芯片“生存能力”和“溝通能力”的關鍵，正是封裝工藝。這項看似“包裹”芯片的簡單工序，實則是芯片產業化的重點環節，直接決定了芯片的性能、可靠性與應用場景。芯片封裝的本質，是為裸芯片搭建“保護殼”與“橋梁”：一方面通過絕緣、防潮、散熱的封裝體保護芯片重點，隔絕外界環境干擾；另一方面通過引腳或焊點實現芯片與PCB板的電氣連接，讓芯片能接收和發送信號。從晶體管誕生初期的金屬外殼封裝，到如今的先進晶圓級封裝，封裝工藝已伴隨芯片技術走過半個多世紀，形成了多樣化的技術體系，其中DIP、SMT、BGA、WLP四大類工藝相當有代表性，見證了芯片從“大個頭”到“微型化”的演進。DIP（雙列直插封裝）是非常經典的傳統封裝工藝，在上世紀七八十年代的集成電路中隨處可見。其結構簡單，將裸芯片固定在金屬或陶瓷底座上，通過金線鍵合連接芯片與兩側的金屬引腳，再用塑料或陶瓷封裝體包裹。封裝后的芯片引腳呈雙列排列，可直接插入PCB板的插孔焊接，比如早期的51單片機就采用40引腳的DIP封裝。DIP封裝的優勢是成本低、維修方便，但若要增加引腳數量，就需增大芯片體積，無法適配現代電子設備的小型化需求，如今只有在一些簡單的工業控制芯片中少量使用。隨著手機、電腦等便攜設備的興起，SMT（表面貼裝技術）封裝應運而生，徹底改變了芯片的安裝方式。這類封裝取消了DIP的長引腳，改用扁平的引腳或焊盤直接貼裝在PCB板表面，通過回流焊完成焊接。最常見的SMT封裝有SOP（小外形封裝）和QFP（四方扁平封裝），前者引腳沿封裝體兩側分布，適用于中小規模芯片；后者引腳圍繞封裝體四邊排列，可實現更多引腳數量，曾大量用于微處理器芯片。SMT封裝使芯片體積縮減70%以上，裝配效率提升數倍，成為消費電子領域的主流工藝，至今我們手機中的射頻芯片、傳感器仍大量采用SOP封裝。當芯片引腳數量突破數百甚至數千個時，BGA（球柵陣列封裝）工藝解決了傳統封裝的引腳擁堵難題。BGA封裝將引腳改為數百個錫球，均勻排列在封裝體底部，焊接時通過錫球與PCB板上的焊盤形成連接。這種設計不僅能容納更多引腳，還因錫球的短路徑降低了信號干擾，散熱性能也大幅提升，成為高級芯片的“標配”——從電腦的CPU、顯卡GPU，到手機的處理器芯片，幾乎都采用BGA封裝。不過BGA封裝對焊接工藝要求極高，需通過X光檢測確認焊接質量，維修難度也相對較大。進入5G和人工智能時代，芯片集成度持續飆升，WLP（晶圓級封裝）成為先進工藝的標志。與傳統封裝先切割晶圓再封裝不同，WLP直接在整片晶圓上完成封裝流程，包括芯片鈍化、焊盤制作、凸點形成等工序，之后再切割成單個芯片。這種工藝比較大限度縮小了封裝體積，芯片面積與裸芯片幾乎一致，同時減少了封裝環節的信號損耗，完美適配智能手機、智能穿戴等對微型化、高性能要求嚴苛的設備。蘋果手機的A系列芯片、華為的麒麟芯片均采用WLP衍生的先進封裝技術，實現了性能與體積的平衡。封裝工藝的演進始終與芯片需求同頻共振，從保障基礎功能到提升性能、縮小體積，再到如今的異質集成——將CPU、GPU、內存等不同芯片封裝在一起形成“系統級封裝（SiP）”，封裝已從“輔助工序”升級為決定芯片性能的重點技術。對于普通用戶而言，封裝工藝雖隱藏在芯片內部，卻直接影響著設備的體驗：手機的輕薄化、電腦的運行速度、智能設備的續航能力，背后都有封裝技術的支撐。未來，隨著芯片技術向更高節點突破，封裝工藝必將迎來更精密的創新，繼續守護著芯片的“重點力量”，推動電子設備向更智能、更高效的方向發展。
