LED推拉力測試儀廠家從技術原理、應用場景、選購指南深度解析
在LED產業高速發展，從手機屏幕到戶外照明，從車載顯示到智能家居，LED產品已滲透至生活的每個角落。然而，一顆LED燈珠的可靠性，往往取決于其內部焊球的機械強度——若焊接點存在虛焊、漏焊或強度不足，產品可能在使用中突然失效，引發安全隱患。此時，LED推拉力測試儀作為檢測焊接質量的重要設備，正以高精度、智能化的測試能力，為產業質量保駕護航。力標精密將從技術原理、技術參數、應用場景及選購指南四大維度，深度解析這一設備的價值與選擇邏輯。
一、技術內核：從微觀焊接點到宏觀產業標準的精密測量

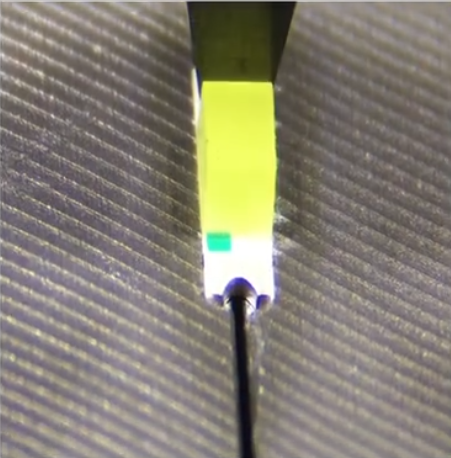

LED推拉力測試儀的功能，是通過模擬實際使用中的機械應力，對焊球、金線、芯片粘接等關鍵部位施加推力或拉力，量化評估其抗壓/抗拉能力。以LB-8600推拉力測試儀為例，其技術參數堪稱行業：
- 測試精度：推力與拉力模塊精度均達±0.1%，可捕捉0.1克級的微小力值變化；
- 采樣速度：5000Hz高速采集系統，確保數據實時性，避免動態測試中的信號丟失；
- 多模組適配：旋轉盤內置三個量程傳感器（如250g/5kg/100kg），覆蓋從微型焊球到大型芯片的測試需求；
- 智能定位：顯微鏡搭載雙光纖LED冷光源，配合0.001mm分辨率的XY平臺，實現測試點亞微米級對準。
技術背后，是行業對標準的嚴苛遵循。以IPC-A-600E-2007標準為例，其明確規定25μm金絲的拉力需滿足最小值>5CN、平均值>6CN，焊球直徑、厚度等尺寸亦有詳細規范。測試儀通過軟件算法，可自動生成符合標準的QC報表，包括比較大力值、斷裂模式、CPK分布曲線等數據，為工藝優化提供量化依據。

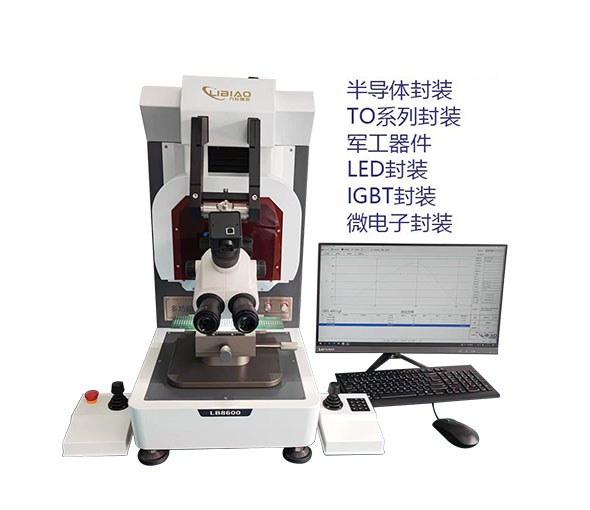

設備參數：
設備型號：LB-8600
外形尺寸：660mm*610mm*800mm（含左右操作手柄）
設備重量：約 95KG
電源供應：110V/220V@3.0A 50/60HZ
氣壓供應：4.5-6Bar
控制電腦：聯想/惠普原裝PC
電腦系統：Windows10/Windows11 正版系統
顯微鏡：標配高清連續變倍顯微鏡（可選配三目顯微鏡+高清CCD相機）
傳感器更換方式：自動更換（在軟件選擇測試項目后，相應傳感器自動切換到測試工位）
平臺治具：360度旋轉，平臺可共用各種測試治具
XY軸絲桿有效行程：100mm*100mm 配真空平臺可拓展至200mm*200mm，比較大測試力100KG
XY軸大移動速度：采用霍爾搖桿對XY軸自由控制，比較大移動速度為6mm/S
XY軸絲桿精度：重復精度±5um 分辨率≤0.125；2mm以內精度±2um
Z軸絲桿有效行程：100mm 分辨率≤0.125um，比較大測試力20KG
Z軸比較大移動速度：采用霍爾搖桿對Z軸自由控制，比較大移動速度為8mm/S
Z軸絲桿精度：±2um 剪切精度：2mm以內，重復定位精度±lum
傳感器精度：傳感器精度土0.003%：綜合測試精度土0.1%
設備治具：根據樣品或圖紙按產品設計治具（出廠標配一套）
設備校正：設備出廠標配相應校正治具及砝碼一套
質量保證：設備整機質保2年，軟件終身升級（人為損壞不含）
二、應用場景：從實驗室到生產線的全鏈條質量管控
1. 焊接質量檢測：杜絕虛焊漏焊
在LED封裝環節，焊球的虛焊或漏焊會導致接觸不良，引發光衰甚至燈珠脫落。某封裝企業曾因未檢測出0.02mm級的虛焊，導致一批出口歐洲的戶外顯示屏在雨季出現大規模故障，損失超百萬元。而推拉力測試儀可通過漸進式施力，精細識別焊球的“假性連接”——當力值未達標準即斷裂時，系統立即報警，避免問題產品流入市場。
2. 工藝參數優化：從“經驗驅動”到“數據驅動”的升級
傳統焊接工藝依賴工程師經驗調整溫度、壓力、時間等參數，效率低且穩定性差。某汽車電子廠商引入測試儀后，通過對比不同參數組合下的焊球推力數據，發現“260℃焊接溫度+0.3秒保壓時間”可使焊點強度提升30%，良品率從92%躍升至98%。這一案例印證了數據驅動生產的價值。
3. 失效分析：追溯質量問題的工具
當產品出現批量性失效時，測試儀的斷裂模式分析功能可快速定位問題根源。例如，某醫療設備用LED燈珠在振動測試中頻繁斷裂，通過推拉力測試發現，焊球斷裂面呈現“脆性斷裂”特征，進一步分析確認是焊料合金成分比例偏差導致。廠商據此調整配方，問題得以解決。
三、選購指南：五大指標教你避開“坑貨”
1. 精度與量程：匹配產品規格是關鍵
若測試微型LED焊球（直徑<50μm），需選擇量程≤100g、精度±0.1%的設備；若測試大功率LED芯片粘接強度，則需量程≥50kg的設備。避免“大馬拉小車”或“小馬拉大車”導致的測試誤差。
2. 操作便捷性：雙搖桿控制+智能軟件降低使用門檻
優先選擇配備雙搖桿控制器、支持一鍵生成報表的設備。例如，某國產測試儀的“傻瓜式”軟件界面，可自動識別測試點、設置參數，操作員需30分鐘培訓即可上崗，大幅降低人力成本。
3. 售后服務：響應速度與備件供應決定長期成本
設備故障可能導致生產線停擺，因此需重點考察廠商的售后能力。某國際品牌曾因備件缺貨，導致客戶生產線停機72小時，損失超50萬元。建議選擇在國內設有備件倉庫、承諾4小時響應的廠商。
4. 行業案例：真實用戶評價比參數更可靠
查看廠商，優先選擇與自身行業、規模相似的案例。例如，某消費電子廠商在對比三家設備后，選擇了一家曾服務過其競爭對手的廠商，因其設備在高速測試中的穩定性更優。
5. 性價比：警惕“低價陷阱”與“功能冗余”
市場上部分設備以低價吸引客戶，但沒了精度或耐用性；另一些則堆砌冗余功能（如3D成像），推高價格。建議根據實際需求選擇“夠用且好用”的設備，避免為用不到的功能買單。
結語：質量競爭時代，測試儀是企業的“質量防火墻”
在LED產業從“規模擴張”轉向“質量競爭”的當下，推拉力測試儀已不僅是檢測工具，更是企業構建質量壁壘的資產。從實驗室的研發驗證，到生產線的在線檢測，再到售后端的失效分析，它貫穿產品全生命周期，為每一顆LED燈珠的可靠性背書。選擇一臺高精度、易操作、服務優的推拉力測試儀，或許是企業邁向制造的第一步。
