標準型轉換器電路板結構圖及功能說明標準型轉換器電路板采用一體化優化設計，其電路板結構圖見圖轉換器的功能：從市電頻率中分頻出6.25HZ，控制方波勵磁電流的頻率。勵磁電流由接線端子SP、SP輸出給傳感器中的勵磁線圈，產生頻率為6.25的HZ交變磁場。傳感器上檢測電極檢出的正比于流量的電壓信號，經屏蔽電纜由接線端子E1、E2輸入轉換器，進行阻抗變換及放大。然后對放大了的信號進行采樣運算，***輸出與流量成正比的頻率信號或電流信號。通過測量這個電壓，可以計算出流量。閔行區質量插入式電磁流量計廠家直銷

儀表的投用所有線路連接好后，確認無誤即可通電投用。在正常情況下，儀表無須維修，只要定期檢查，保證轉換器內不潮濕，接地良好即可。轉換器內的電位器根據用戶要求在出廠標定時已調試到比較好位置，用戶不要隨意調整。通常情況下，上屏（主屏）顯示瞬時流量，下屏（附屏）顯示累計流量的尾數，計量單位通常為m，當需抄累計流量時，按住SET鍵，將上屏數值接加在下屏數值的前面即可。用戶量程的變更用戶在實際使用過程中，由于生產的變化，確需調整量程時，可按下面的方法自行進行調整。靜安區名優插入式電磁流量計操作它的工作原理基于法拉第電磁感應定律，通過在流體中產生磁場并測量流體流動時產生的電動勢來計算流量。

2）一體式智能電磁流量計和分體式轉換器的電源是根據用戶需要配置的，若用戶需要采用DC24V電源，則圖中220V電源接線的端子旁出廠時就改為DC24V。（3）如果用戶訂貨時需要頻率輸出，報警輸出或與微機連接，則可從圖中標明的相應端子進行連接。（4）傳感器的外殼必須良好接地。轉換器操作面板按健功能簡介鍵：功能鍵，在非設定狀態時，作為顯示畫面的切換鍵；在設定非線性參數時，切換被修改的上下行。按健功能簡介鍵：增加鍵，在設定4位數的參數時，對***位進行加1，到9后，又回到零。設定其余參數時，參數+1。

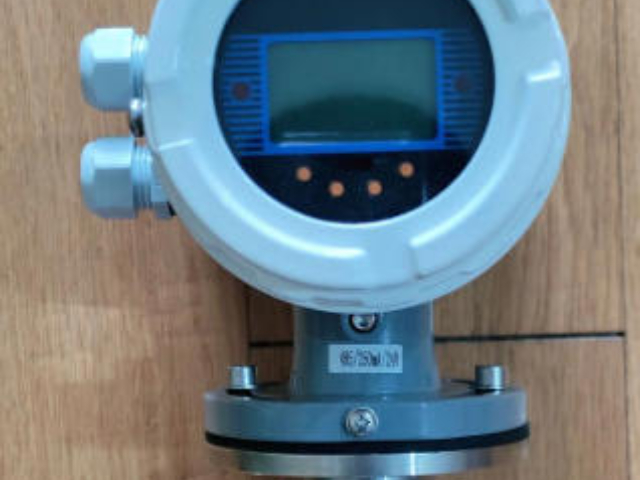

進源插入式電磁流量計是精威（JINWE）品牌在管道式電磁流量計基礎上研發的JYLDE型測量儀表，基于尼庫拉磁原理，通過測量導電流體平均流速獲取體積流量。該感應式儀表解決了管道式流量計在大口徑管道安裝困難、成本高的問題，特別采用帶壓開孔技術，可在鑄鐵管、水泥管及PE管上實現帶壓安裝，支持DN300以上管道不停水作業，適用于市政水務、工業制造及環保監測等領域 [3-4]。儀表采用分體式或一體式結構，測量精度達±1.5%FS（0.5-10m/s），流速范圍覆蓋0.1-10m/s。配備4-20mA/RS485/HART/MODBUS多種輸出接口，支持量程自動切換與空管報警功能 [3-4]。防護等級包含IP65標準型及IP68潛水型，工作溫度范圍覆蓋-20℃至+130℃。安裝需確保管道直管段滿足前5D后5D要求，并通過**接地降低電磁干擾，為大口徑流量檢測提供了新型技術手段，適用介質包含導電率＞5μS/cm的水、污水及酸堿性液體 [2-3] [5]。當電流通過線圈時，會在流體中產生一個垂直于流動方向的磁場。

（4）搬運和安裝流量計時，不要將傳感器探頭直接放在地面上，以免損壞外襯或電極。儀表的接線儀表各部件之間的接線如圖對于IP65型傳感器，可旋開蓋子，按圖與轉換器及顯示儀作相應連接，傳感器與轉換之間的連線采用本公司配備的**屏蔽電纜，轉換器與顯示儀之間的連接線及220V電源線，用戶可用普通電纜，其導線截面積為1～1.5mm。儀表的接線對于IP68型（潛水型）傳感器，內部已作密封處理，用戶不能打開，接線可按引出線的顏色與轉換器進行連接。同一型號測量頭可適配多種管徑，減少儀表數量；安裝位置靈活，幾乎可實現工業現場任意位置測量。上海品牌插入式電磁流量計推薦廠家

用于監測和控制水流量。閔行區質量插入式電磁流量計廠家直銷

短接管的插入，盡量不要超過被測管道內壁，保證管道內外光滑。傳感器的安裝方法及尺寸對于生產裝置不允許斷流的情況下，選用LDE-480型、LDE-600型或SLDE-800型可進行帶壓開孔和安裝。首先，直接把短接基座焊接到測量管道的安裝位置上，再安裝上根部球閥，然后用本廠提供的**管道開孔機進行帶壓開孔，孔開好后，關閉球閥，流體不會外溢，然后連接上廠家提供**配套短接和密封件，再安裝上傳感器。（帶壓安裝不影響正常的生產），具體尺寸及材料規格型號見圖3、傳感器的接地閔行區質量插入式電磁流量計廠家直銷
