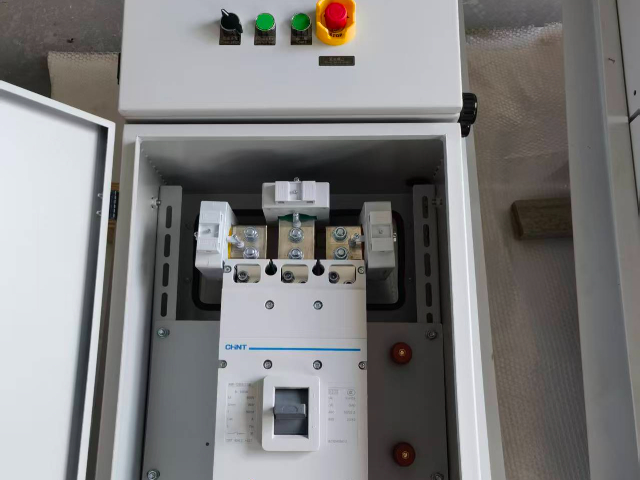

控制箱的內部元器件詳解深入一個標準的工業控制箱內部，我們可以看到一系列各司其職的電氣元件。**上游通常是總電源斷路器和隔離開關，負責整個箱體的通斷電和安全隔離。隨后，電源會通過熔斷器或微型斷路器分配給各個支路，提供過載和短路保護。接觸器和繼電器是執行開關動作的關鍵，它們通過線圈得電或失電來控制觸點的通斷，進而驅動大功率設備如電機。熱繼電器則專門為電機提供過載保護。在現代控制箱中，PLC（可編程邏輯控制器）是無可爭議的控制**，它通過運行用戶編寫的程序，處理輸入輸出信號，實現復雜的邏輯與控制。此外，變頻器用于精確調節電機轉速；開關電源將交流電轉換為直流電，為PLC、傳感器等低壓直流設備供電；而接線端子則構成了箱內錯綜復雜卻又井然有序的電路連接骨架。控制箱可與上位機軟件配合，實現生產數據的可視化與管理。遼寧控制箱生產過程

控制箱從設計圖紙變為穩定運行的實體，離不開規范的安裝、精細的調試與持續的日常維護。安裝階段，必須選擇通風良好、無劇烈震動、避免陽光直射和滴水的位置。箱體的固定必須牢固，接地線必須嚴格按照規范連接，確保接地電阻符合要求，這是人身與設備安全的基本保障。調試是驗證控制系統功能的關鍵環節，工程師需要逐項檢查電源回路、控制回路的接線是否正確，通過模擬輸入信號或手動強制輸出，測試每一個繼電器、接觸器的動作是否正常，驗證PLC程序的邏輯是否符合工藝要求。對于復雜的系統，調試往往需要分步進行，并與機械、工藝人員緊密配合。在日常運行中，維護工作必不可少，這包括定期巡檢，檢查箱體有無異常振動或噪音，通風散熱孔是否暢通，元器件有無過熱跡象、焦糊味，接線端子有無松動。定期使用紅外熱像儀對箱內進行測溫，可以提前發現潛在的過熱點。同時，保持箱體內外的清潔，防止灰塵和雜物堆積影響散熱和絕緣，也是延長控制箱使用壽命的重要措施。上海變頻控制箱設備廠家內置電壓與電流監測模塊，實時反饋電源狀態，便于故障診斷。

控制箱的結構設計與材質選擇控制箱的結構設計是一門綜合性的工程學問，它不僅要考慮內部元件的布局與安裝，還需兼顧散熱、防護、維護及電磁兼容等諸多因素。箱體通常由鋼板、不銹鋼、鋁合金或工程塑料等材料制成。鋼板以其堅固耐用和成本優勢廣泛應用于一般工業環境；不銹鋼則因其好的的耐腐蝕性，成為食品、化工或沿海等高濕、高腐蝕場合的優先；鋁合金箱體重量輕且散熱性好，適合對重量敏感或散熱要求高的設備。設計上，箱體會有不同的防護等級，用IP代碼表示，例如IP54表示防塵和防濺水，IP65則意味著完全防塵和能夠抵御低壓水流的噴射。此外，合理的內部布局會劃分出不同的功能區，如電源區、控制區、驅動區，并留有充足的布線空間，確保強弱電分離，減少信號干擾。

控制箱在環保與可持續發展中的考量隨著全球對環境保護的日益重視，控制箱的設計與制造也融入了更多綠色、可持續的理念。在材料選擇上，優先使用可回收的金屬材料，并減少有害物質如鉛、汞、鎘的使用，符合RoHS等環保指令。在生產工藝上，采用無鉛化焊接等技術。在能效方面，如前所述，通過優化設計和智能控制幫助用戶降低能耗，減少碳足跡。此外，控制箱的模塊化設計本身也體現了可持續性，當某個模塊損壞時，可以快速更換，而不必廢棄整個箱體，延長了產品的整體使用壽命。在產品生命末期，其金屬箱體和大部分銅、鋁材質的元器件都可以被高效回收利用，減少了電子垃圾對環境的壓力。迷你控制箱體積小巧不占空間，功能齊全操作便捷，適配小型設備的集中控制需求。

控制箱的故障診斷與排查思路當控制箱所控設備出現故障時，一套系統化的排查思路至關重要。首先，應觀察控制箱面板上的指示燈狀態，以及HMI上是否有報警信息，這能提供**直接的線索。其次，遵循“從外到內，從電源到控制”的原則。檢查箱外因素，如電源是否正常，執行機構是否卡死，傳感器信號是否到位。然后打開箱門，在確保安全的前提下，使用萬用表、鉗形表等工具測量輸入電源電壓是否在允許范圍內。接著，檢查保險絲、斷路器等保護元件是否動作。若電源正常，則需檢查PLC的輸入輸出狀態，通過編程器監控程序運行，判斷是邏輯條件未滿足還是輸出點本身故障。通過這種層層遞進、分段隔離的方法，可以快速定位故障點，是電源問題、線路問題、元件損壞還是程序邏輯錯誤。內部配置不間斷電源模塊，可在主電源故障時維持短暫運行。上海變頻控制箱設備廠家

內部線纜均使用耐高溫阻燃線材，進一步提升產品的安全等級。遼寧控制箱生產過程

控制箱的節能設計與能效管理在現代工業對能效要求日益提高的背景下，控制箱的節能設計也成為一個重要課題。首先，在元器件的選型上，優先選擇高效低耗的產品，例如采用低損耗的變壓器和高效率的開關電源。其次，利用控制箱內的智能器件，如變頻器，對風機、水泵等平方轉矩負載進行調速控制，替代傳統的閥門或擋板節流，可以帶來***的節能效果。此外，控制箱可以集成電能計量模塊，實時監測設備的用電量、功率因數等參數，并通過網絡將數據上傳。管理者可以據此分析能耗高峰和低谷，優化設備運行策略，例如在非生產時段自動切斷非必要設備的電源，或對多臺設備進行錯峰運行，從而實現整體能效的提升和運營成本的降低。遼寧控制箱生產過程
